Пассивные RFID UHF метки

RFID UHF метка FK-1 является неотъемлемой частью технологии удаленной идентификации применяемой в RFID UHF cчитывателе FL-2.26RLОна не имеет собственного источника энергии и, попадая в поле электромагнитного излучения антенны, преобразует энергию излучения в электрический ток, достаточный для питания своего чипа и передачи ответного сигнала, улавливаемого антенной считывателя.



Описание.

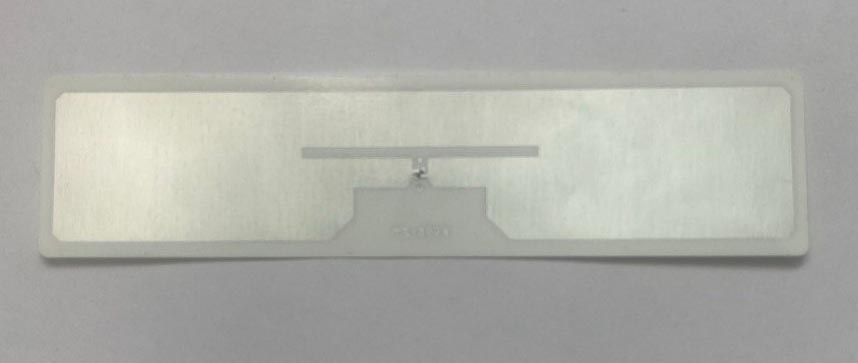

За основу взята метка  стандарта EPC Gen 2 (ISO/IEC 18000-6C) на бумажной основе с клейким слоем.

Размер метки 96,5мм x 23мм

Области памяти метки EPC и USER специальным образом запрограммированы для  совместной работы со Считывателями  производителя обеспечивая его функционал  и исключая дублирование.

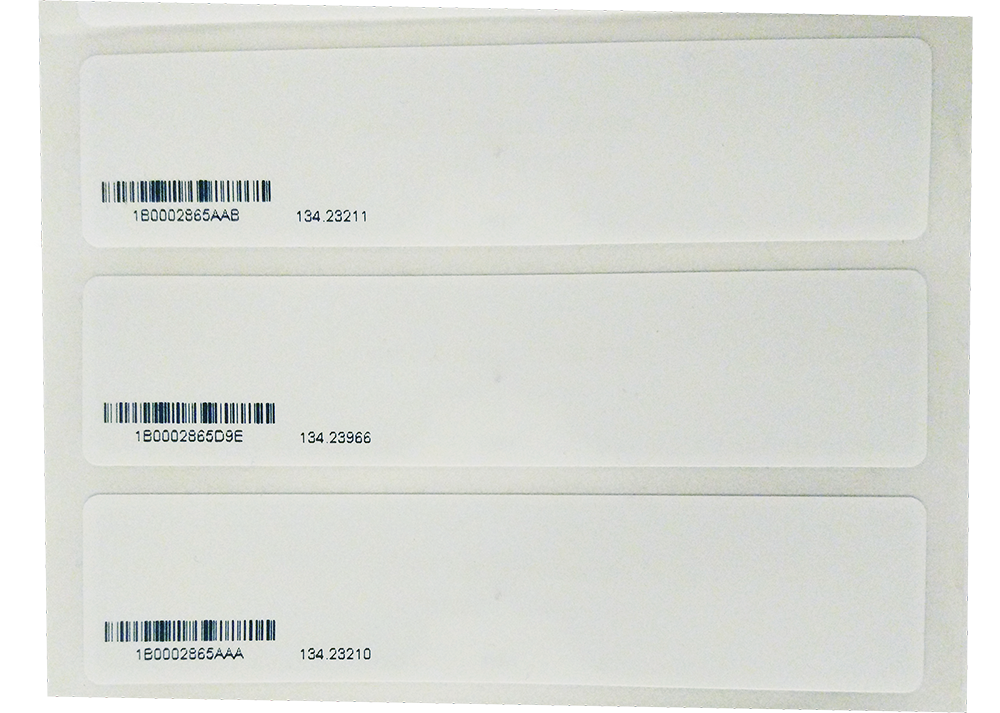

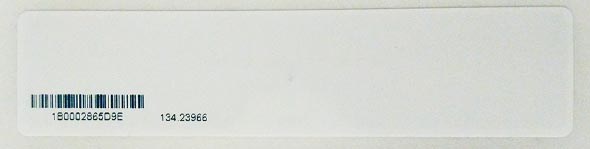

На бумажной рубашке метки нанесены: штрих код отражающий 48 бит области памяти TID в шестнадцатиричном формате необходимые для формирования пользователем кода в формате Wiegand 26, 34 и 50, а так же данные 24 бит области памяти TID в формате EM-Marine с Facility кодом. При желании нанесенные на метку надписи можно убрать любым растворителем.



В помощь пользователям предлагаем ссылку на конвертер кодов меток из разных распространенных форматов: https://guardsaas.com/ru/content/keycode.

Более подробно об использовании данных областей памяти TID и EPC меток   при формировании кодов для контроллеров СКУД описано в Инструкции на Считыватель.



Размещение.

Метка должна быть размещена на идентифицируемом объекте - транспортном средстве.



Метку  размещают на неметаллической поверхности (на внутренней поверхности лобового стекла,  бампера или стекла фары) таким образом, что бы она была максимально удалена от экранирующих ее предлежащих металлических частей транспортного средства (например капота), а при въезде в зону контроля, ее плоскость оказалась  параллельна плоскости идентифицирующей ее антенны (или близка к этому) - от этого напрямую зависит дальность ее обнаружения считывателем (более подробно о размещении метки на транспортном средстве смотрите в разделе Документы нашего сайта) .
